Sistem Bahan Bakar EFI (supra 125)



SISTEM BAHAN BAKAR INJEKSI (EFI)

1. Perkembangan Sistem Bahan Bakar Injeksi
Sistem bahan bakar tipe injeksi merupakan langkah inovasi yang sedang dikembangkan untuk diterapkan pada sepeda motor. Tipe injeksi sebenarnya sudah mulai diterapkan pada sepeda motor dalam jumlah terbatas pada tahun 1980-an, dimulai dari sistem injeksi mekanis kemudian berkembang menjadi sistem injeksi elektronis. Sistem injeksi mekanis disebut juga sistem injeksi kontinyu (K-Jetronic)
karena injektor menyemprotkan secara terus menerus ke setiap saluran masuk (intake manifold). Sedangkan sistem injeksi elektronis atau yang lebih dikenal dengan Electronic Fuel Injection (EFI), volume
dan waktu penyemprotannya dilakukan secara elektronik. Sistem EFI kadang disebut juga dengan EGI (Electronic Gasoline Injection), EPI (Electronic Petrol Injection), PGM-FI (Programmed Fuel Injenction) dan Engine Management. Penggunaan sistem bahan bakar injeksi pada sepeda motor komersil
di Indonesia sudah mulai dikembangkan. Salah satu contohnya adalah pada salah satu tipe yang di produksi Astra Honda Mesin, yaitu pada Supra X 125. Istilah sistem EFI pada Honda adalah PGM-FI
(Programmed Fuel Injection) atau sistem bahan bakar yang telah terprogram. Secara umum, penggantian sistem bahan bakar konvensional ke sistem EFI dimaksudkan agar dapat meningkatkan
kerja dan tenaga mesin (power) yang lebih baik, akselarasi yang lebih stabil pada setiap putaran mesin, pemakaian bahan bakar yang ekonomis (iriit), dan menghasilkan kandungan racun (emisi) gas buang yang lebih sedikit sehingga bisa lebih ramah terhadap lingkungan. Selain itu, kelebihan dari mesin dengan bahan bakar tipe injeksi ini adalah lebih mudah dihidupkan pada saat lama tidak digunakan, serta tidak terpengaruh pada temperatur di lingkungannya.


2. Prinsip Kerja Sistem EFI
Istilah sistem injeksi bahan bakar (EFI) dapat digambarkan sebagai suatu sistem yang menyalurkan bahan bakarnya dengan menggunakan pompa pada tekanan tertentu untuk mencampurnya dengan udara yang masuk ke ruang bakar. Pada sistem EFI dengan mesin berbahan bakar bensin, pada umumnya proses penginjeksian bahan bakar terjadi di bagian ujung intake manifold/manifold masuk sebelum inlet valve (katup/klep masuk). Pada saat inlet valve terbuka, yaitu pada langkah hisap, udara yang masuk ke ruang bakar sudah bercampur dengan bahan bakar. Secara ideal, sistem EFI harus dapat mensuplai sejumlah bahan bakar yang disemprotkan agar dapat bercampur dengan udara dalam perbandingan campuran yang tepat sesuai kondisi putaran dan beban mesin, kondisi suhu kerja mesin dan suhu atmosfir saat itu. Sistem
harus dapat mensuplai jumlah bahan bakar yang bervariasi, agar perubahan kondisi operasi kerja mesin tersebut dapat dicapai dengan unjuk kerja mesin yang tetap optimal.

3. Konstruksi Dasar Sistem EFI
  Secara umum, konstruksi sistem EFI dapat dibagi menjadi tiga bagian/sistem utama, yaitu;
a) sistem bahan bakar (fuel system),
b) sistem kontrol elektronik (electronic control system), dan
 c) sistem induksi/pemasukan udara (air induction system).

Ketiga sistem utama ini akan dibahas satu persatu di bawah ini. Jumlah komponen-komponen yang terdapat pada sistem EFI bisa berbeda pada setiap jenis sepeda mesin. Semakin lengkap komponen sistem EFI yang digunakan, tentu kerja sistem EFI akan lebih baik sehingga bisa menghasilkan unjuk kerja mesin yang lebih optimal pula. Dengan semakin lengkapnya komponen-komponen sistem EFI (misalnya sensor-sensor), maka pengaturan koreksi yang diperlukan untuk mengatur perbandingan bahan bakar dan udara yang sesuai dengan kondisi kerja mesin akan semakin sempurna. Gambar di bawah ini memperlihatkan contoh skema rangkaian sistem EFI pada Yamaha GTS1000 dan penempatan komponen sistem EFI pada

Honda Supra X 125

Gambar Skema Rangkaian Sistem EFI Pada Yamaha GTS1000
Keterangan gambar :
1. Fuel rail/delivery pipe (pipa pembagi)
2. Pressure regulator (pengatur tekanan)
3. Injector (nozel penyemprot bahan bakar)
4. Air box (saringan udara)
5. Air temperature sensor (sensor suhu udara)
6. Throttle body butterfly (katup throttle)
7. Fast idle system
8. Throttle position sensor (sensor posisi throttle)
9. Engine/coolant temperature sensor (sensor suhu air pendingin)
10. Crankshaft position sensor (sensor posisi poros engkol)
11. Camshaft position sensor (sensor posisi poros nok)
12. Oxygen (lambda) sensor
13. Catalytic converter
14. Intake air pressure sensor (sensor tekanan udara masuk)
15. ECU (Electronic control unit)
16. Ignition coil (koil pengapian)
17. Atmospheric pressure sensor (sensor tekanan udara atmosfir)

Gambar Penempatan Komponen Sistem EFI Honda Supra X 125.

a. Sistem Bahan Bakar
    Komponen-komponen yang digunakan untuk menyalurkan bahan bakar ke mesin terdiri dari tangki bahan bakar (fuel pump), pompa bahan bakar (fuel pump), saringan bahan bakar (fuel filter), pipa/slang penyalur (pembagi), pengatur tekanan bahan bakar (fuel pressure regulator), dan injektor/penyemprot bahan bakar. Sistem bahan bakar ini berfungsi untuk menyimpan, membersihkan, menyalurkan dan menyemprotkan /menginjeksikan bahan bakar.





Adapun fungsi masing-masing komponen pada sistem bahan bakar tersebut adalah sebagai berikut:
 1) Fuel suction filter; menyaring kotoran agar tidak terisap pompa
bahan bakar.

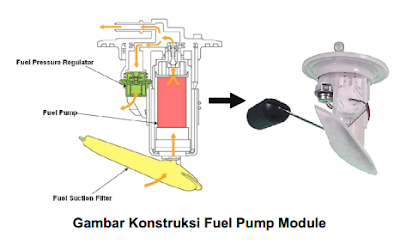

 2) Fuel pump module; memompa dan mengalirkan bahan bakar dari tangki bahan bakar ke injektor.

Penyaluran bahan bakarnya harus lebih banyak dibandingkan dengan kebutuhan mesin supaya tekanan dalam sistem bahan bakar bisa dipertahankan setiap waktu walaupun kondisi mesin berubahubah.



3) Fuel pressure regulator; mengatur tekanan bahan bakar di dalam sistem aliran bahan bakar agar tetap/konstan. Contohnya pada Honda Supra X 125 PGM-FI tekanan dipertahankan pada
294 kPa (3,0 kgf/cm
2, 43 psi). Bila bahan bakar yang dipompa menuju injektor terlalu besar (tekanan bahan bakar melebihi 294 kPa (3,0 kgf/cm2, 43 psi)) pressure regulator mengembalikan bahan bakar ke dalam tangki.

 4) Fuel feed hose; slang untuk mengalirkan bahan bakar dari tangki menuju injektor. Slang dirancang harus tahan tekanan bahan bakar akibat dipompa dengan tekanan minimal sebesar tekanan yang dihasilkan oleh pompa.

 5) Fuel Injector; menyemprotkan bahan bakar ke saluran masuk (intake manifold) sebelum, biasanya sebelum katup masuk, namun ada juga yang ke throttle body. Volume penyemprotan disesuaikan oleh waktu pembukaan nozel/injektor. Lama dan banyaknya penyemprotan diatur oleh ECM (Electronic/Engine Control Module) atau ECU (Electronic Control Unit).



Terjadinya penyemprotan pada injektor adalah pada saat ECU memberikan tegangan listrik ke solenoid coil injektor. Dengan pemberian tegangan listrik tersebut solenoid coil akan menjadi magnet sehingga mampu menarik plunger dan mengangkat needle valve (katup jarum) dari dudukannya, sehingga saluran bahan bakar yang sudah bertekanan akan memancar keluar dari injektor.

Skema aliran sistem bahan bakar pada sistem EFI adalah sebagai berikut:
